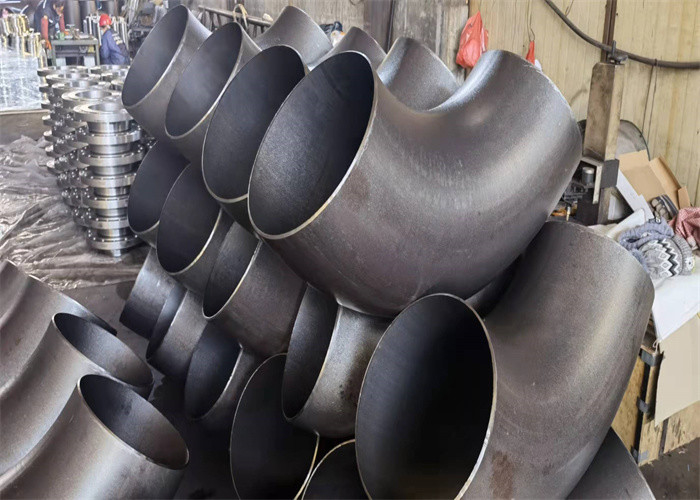

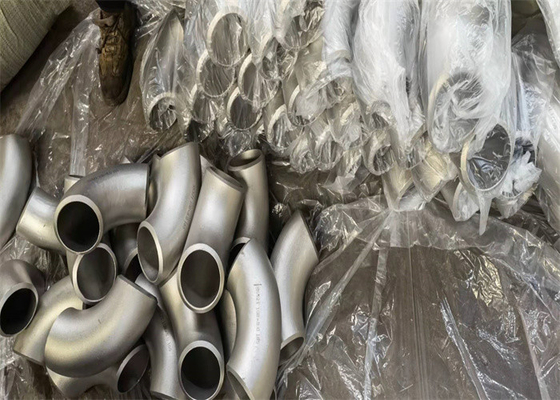

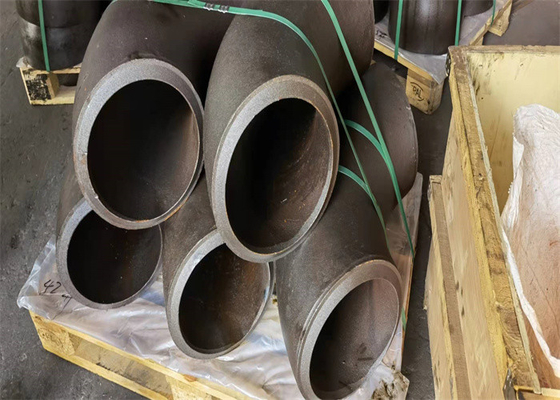

جعلی معتبر ASTM A234 WPB زانویی مشکی مساوی شکل 6 اینچی

اتصالات لوله فولادی کربنی ASTM A234 WPB اتصالات لوله فولادی کربنی بدون درز جوشکاری زانویی

زانویی جوش لب به لب از زانویی پرس گرم یا آهنگری فولادی ساخته شده است و شکل اتصال آن جوش لب به لب زانویی و لوله فولادی است.آرنج با توجه به شعاع انحنای آن تقسیم می شود، می توان آن را به آرنج شعاع بلند و آرنج شعاع کوتاه تقسیم کرد.تقسیم بر سطح فشار به حدود هفده، و لوله استاندارد آمریکایی همان است، که متداول ترین STD و XS دو استفاده می شود.با توجه به زاویه نقاط خم، زانویی جوش لب به لب 45 درجه، زانویی 90 درجه و زانویی 180 درجه و سایر زوایای مختلف وجود دارد.بر اساس مواد تقسیم می شود: فولاد کربن، فولاد آلیاژی و فولاد ضد زنگ.

طبقه بندی آرنج های جوش داده شده لب به لب:

(1) زانویی جوش داده شده لب به لب را می توان با توجه به شعاع انحنای آن به زانو جوش لب به لب با شعاع بلند و زانویی جوش لب به لب با شعاع کوتاه تقسیم کرد.شعاع انحنای زانویی جوشی لب به لب با شعاع بلند برابر است با 1.5 برابر قطر خارجی لوله یعنی R=1.5D.شعاع انحنای زانویی جوشی لب به لب با شعاع کوتاه برابر با قطر بیرونی لوله است یعنی R=1D.D قطر زانویی جوش داده شده لب به لب و R شعاع انحنا است.اگر توضیحات خاصی وجود ندارد، انتخاب کلی زانویی 1.5 بعدی است.

(2) اگر بر سطح فشار به حدود هفده تقسیم شود و لوله استاندارد آمریکایی یکسان باشد، عبارتند از: Sch5s، Sch10s، Sch10، Sch20، Sch30، Sch40s، STD، Sch40، Sch60، Sch80s، XS.Sch80، Sch100، Sch120، Sch140، Sch160، XXS، یکی از متداول ترین STD ها و XS Two هستند.

(3) با توجه به زاویه آرنج، زانویی جوش لب به لب 45 درجه، زانویی جوشکاری لب به لب 90 درجه و زانویی جوشکاری لب به لب 180 درجه و سایر زانوهای زاویه های مختلف وجود دارد.

(4) مواد: فولاد کربن، فولاد آلیاژی و فولاد ضد زنگ.

آرنج جوش داده شده با لب چگونه تشکیل می شود؟

1. روش: استفاده از نوع دستگاه پرس آهنگری در انتهای لوله یا قسمتی باید خارج شود، به طوری که زانویی جوش داده شده بیرونی، معمولاً با دستگاه چرخش چرخشی، نوع میله، نوع غلتکی استفاده می شود.

2. روش نورد: به طور کلی بدون سنبه، مناسب برای لوله دیوار ضخیم در داخل لبه گرد.هسته در لوله قرار می گیرد و غلتک بیرونی توسط غلتک فشرده می شود تا برای ماشین کاری لبه گرد استفاده شود.

3. روش مهر زنی: روی پانچ با هسته مخروطی، انتهای لوله به اندازه و شکل مورد نیاز منبسط می شود.

4. روش خمشی: سه نوع روش متداول وجود دارد، روشی به نام روش کشش، روش دیگری به نام روش مهر زنی، روش غلتکی سوم، 3 - 4 و دو، یک غلتک ثابت، یک تنظیم غلتکی، تنظیم فاصله غلتکی ثابت، محصول نهایی لوله خم شده است.

5.. روش: یکی در لوله لاستیکی قرار می گیرد، با پانچ فشاری در بالای لوله تشکیل برآمدگی.روش دیگر برآمدگی هیدرولیک در لوله وسط، پر کردن مایع، فشار مایع به داخل درام لوله به شکل لوله راه راه با بیشترین میزان تولید این روش است.

معمولاً زانویی جوشی لب به لب در محل ساخت خط لوله جوش داده می شود که به دلیل استانداردهای مختلف جوش انواع خطوط لوله است و با توجه به درجه جوش خط لوله، جوشکاری در محل مورد نیاز است.در زانویی جوش لب به لب درز جوش وجود دارد.

زانویی در عملیات جوشکاری با توجه به وضعیت واقعی محیط خارجی یا زنگ زدگی خط لوله یا درمان خوردگی تکمیل می شود تا از زانویی در خوردگی یا خوردگی جوش ناشی از طول عمر کوتاه زانو جلوگیری شود.

زانو قبل از جوشکاری، زانویی جوش برای جلوگیری از تغییر شکل، گروه کل در هر دو طرف زانو مراقب انتهای کاشی است که با صفحه قوس فولادی ضد زنگ و کیل تقویت شده است.با توجه به روش های مرسوم جوشکاری نیاز به جوش آرگون دارد، با توجه به هزینه های جوشکاری و با توجه به اینکه میگوی دور کمر بزرگتر است، آرگون دشوار است، جامع عوامل فوق در جوشکاری داخل و خارج دو جوشکار و جوش متقارن که مشکل آرگون را حل می کند. شکلش هم خیلی خوبهتکنولوژی جوشکاری نقطه جوش آرگون A022 و سیم جوش HOOCr21Nil0 است.در لایه زیرین از جوش قوس آرگون استفاده می شود.قبل از عملیات جوشکاری، گچ را در محدوده 100 میلی متری سمت چپ و راست درز جوشکاری برس بزنید تا از چسبیدن پاشش روی سطح لوله جلوگیری شود و قبل از عملیات جوشکاری جریان کمی اتخاذ کنید.چند لایه، چند پاس، جوش پیوسته.به طور کلی پس از جوشکاری، اتصالات لحیم کاری و سطح زانویی جوش داده شده با پاشش بر روی لنت تمام شده قبل از جوشکاری، آزمایش غیر مخرب، سطح داخلی و خارجی جوش صیقل داده شد.ترشی گیری و غیرفعال سازی ترشی پس از حمل آرنج به محل نصب، محل پشت کار نصب.
