جزئیات محصول:
|
| مواد: | فولاد کربن | ارتباط: | فولاد کربن و فولاد ضد زنگ حرارت فورج شده است |
|---|---|---|---|
| تایپ کنید: | آرنج | استاندارد: | DIN,ASME/ANSI B16.9 |
| درمان سطحی: | گالوانیزه داغ/روغن روشن/نقاشی مشکی | رنگ: | مشکی، مورد نیاز مشتری، مشکی یا لاک زده |
| برجسته کردن: | اتصالات لوله 180 درجه JIS2311,زانویی لوله 180 درجه JIS2311,اتصال لوله 180 درجه SS400 |
||
1) استاندارد:JIS 2311
2) مواد: A234- ST 37 SS400
3) OD: 1/2" - 48"
4) WT: SGP
5) سطح: رنگ شده با رنگ سیاه (یا لاک)، گالوانیزه،نفت سبک

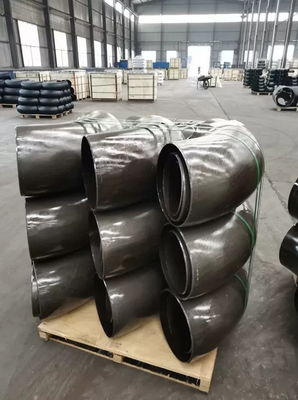

6) بسته بندی: جعبه چوبی، پالت.
7) بازرسی: تست فشار آب، بازرسی اشعه ایکس
JIS-B2311-B2312-SGP-ELBOW-BEND-DRAWING
| اسمی | OD | مرکز تا پایان | وزن 90 درجه | 45 درجه وزن | ||||
| (NPS) | 90 درجه فارنهایت | 45 درجه (H) | KG/PC | KG/PC | ||||
| آ | ب | D | طولانی | شلیک کرد | طولانی | طولانی | کوتاه | بلند |
| 15 | ½ | 21.7 | 38.1 | - | 15.8 | 0.08 | 0.05 | 0.04 |
| 20 | ¾ | 27.2 | 38.1 | - | 15.8 | 0.1 | 0.07 | 0.05 |
| 25 | 1 | 34 | 38.1 | 25.4 | 15.8 | 0.15 | 0.1 | 0.08 |
| 32 | 1 ¼ | 42.7 | 47.6 | 31.8 | 19.7 | 0.26 | 0.17 | 0.13 |
| 40 | 1 ½ | 48.6 | 57.2 | 38.1 | 23.7 | 0.35 | 0.24 | 0.18 |
| 50 | 2 | 60.5 | 76.2 | 50.8 | 31.6 | 0.64 | 0.43 | 0.32 |
| 65 | 2 ½ | 76.3 | 95.3 | 63.5 | 39.5 | 1.12 | 0.75 | 0.56 |
| 80 | 3 | 89.1 | 114.3 | 76.2 | 47.3 | 1.58 | 1.05 | 0.79 |
| 90 | 3 ½ | 101.6 | 133.4 | 88.9 | 55.3 | 2.17 | 1.45 | 1.09 |
| 100 | 4 | 114.3 | 152.4 | 101.6 | 63.1 | 2.91 | 1.94 | 1.46 |
| 125 | 5 | 139.8 | 190.5 | 127 | 78.9 | 4.49 | 2.99 | 2.25 |
| 150 | 6 | 165.2 | 228.6 | 152.4 | 94.7 | 7.09 | 4.73 | 3.55 |
| 200 | 8 | 216.3 | 304.8 | 203.2 | 126.3 | 14.4 | 9.61 | 7.2 |
| 250 | 10 | 267.4 | 381 | 254 | 157.8 | 25.4 | 16.9 | 12.7 |
| 300 | 12 | 318.5 | 457.2 | 304.8 | 189.4 | 38.1 | 25.4 | 19.05 |
| 350 | 14 | 355.6 | 533.4 | 355.6 | 220.9 | 56.7 | 37.8 | 28.35 |
| 400 | 16 | 406.4 | 609.6 | 406.4 | 252.5 | 74.3 | 49.5 | 37.15 |
| 450 | 18 | 457.2 | 685.8 | 457.2 | 284.1 | 94.2 | 62.8 | 47.1 |
| 500 | 20 | 508 | 762 | 508 | 315.6 | 116 | 77.7 | 58 |
| 550 | 22 | 558.8 | 838.2 | 558.8 | 347.2 | 141 | 94.1 | 70.5 |
| 600 | 24 | 609.6 | 914.4 | 609.6 | 378.7 | 168 | 112 | 84 |
| 650 | 26 | 660.4 | 990.6 | 660.4 | 410.3 | 198 | 132 | 99 |
| 700 | 28 | 711.2 | 1066.8 | 711.2 | 441.9 | 230 | 154 | 115 |
| 750 | 30 | 762 | 1143 | 762 | 473.4 | 264 | 176 | 132 |
| 800 | 32 | 812.8 | 1219.2 | 812.8 | 505 | 301 | 201 | 150.5 |
| 850 | 34 | 863.6 | 1295.4 | 863.6 | 536.6 | 340 | 227 | 170 |
| 900 | 36 | 914.4 | 1371.6 | 914.4 | 568.1 | 380 | 253 | 190 |
| 950 | 38 | 965.2 | 1447.8 | 965.2 | 599.7 | 425 | 283 | 212.5 |
| 1000 | 40 | 1016 | 1524 | 1016 | 631.2 | 471 | 314 | 235.5 |
| 1050 | 42 | 1066.8 | 1600.2 | 1066.8 | 662.8 | 518 | 346 | 259 |
| 1100 | 44 | 1117.6 | 1676.4 | 1117.6 | 694.4 | 570 | 380 | 285 |
| 1150 | 46 | 1168.4 | 1752.6 | 1168.4 | 725.9 | 623 | 415 | 311.5 |
| 1200 | 48 | 1219.2 | 1828.8 | 1219.2 | 757.5 | 677 | 452 | 338.5 |
| اسمی | OD | C تا C | پایان به پایان | وزن 180 درجه | ||||
| (NPS) | 180 درجه (P) | 180 درجه (K) | KG/PC | |||||
| آ | ب | D | طولانی | شلیک کرد | طولانی | شلیک کرد | طولانی | کوتاه |
| 15 | ½ | 21.7 | 76.2 | - | 49 | - | 0.16 | 0.1 |
| 20 | ¾ | 27.2 | 76.2 | - | 51.7 | - | 0.2 | 0.14 |
| 25 | 1 | 34 | 76.2 | 50.8 | 55.1 | 42.4 | 0.3 | 0.2 |
| 32 | 1 ¼ | 42.7 | 95.2 | 63.6 | 69 | 53.2 | 0.52 | 0.34 |
| 40 | 1 ½ | 48.6 | 114.4 | 76.2 | 81.5 | 62.4 | 0.7 | 0.48 |
| 50 | 2 | 60.5 | 152.4 | 101.6 | 106.5 | 81.1 | 1.28 | 0.86 |
| 65 | 2 ½ | 76.3 | 190.6 | 127 | 133.5 | 101.7 | 2.24 | 1.5 |
| 80 | 3 | 89.1 | 228.6 | 152.4 | 158.9 | 120.8 | 3.16 | 2.1 |
| 90 | 3 ½ | 101.6 | 266.8 | 177.8 | 184.2 | 139.7 | 4.34 | 2.9 |
| 100 | 4 | 114.3 | 304.8 | 203.2 | 209.6 | 158.8 | 5.82 | 3.88 |
| 125 | 5 | 139.8 | 381 | 254 | 260.4 | 196.9 | 8.98 | 5.98 |
| 150 | 6 | 165.2 | 457.2 | 304.8 | 311.2 | 235 | 14.18 | 9.46 |
| 200 | 8 | 216.3 | 609.6 | 406.4 | 413 | 311.4 | 28.8 | 19.22 |
| 250 | 10 | 267.4 | 762 | 508 | 514.7 | 387.7 | 50.8 | 33.8 |
| 300 | 12 | 318.5 | 914.4 | 609.6 | 616.5 | 464.1 | 76.2 | 50.8 |
| 350 | 14 | 355.6 | 1066.8 | 711.2 | 711.2 | 533.4 | 113.4 | 75.6 |
| 400 | 16 | 406.4 | 1219.2 | 812.8 | 812.8 | 609.6 | 148.6 | 99 |
| 450 | 18 | 457.2 | - | - | - | - | 188.4 | 125.6 |
| 500 | 20 | 508 | - | - | - | - | 232 | 155.4 |
| 550 | 22 | 558.8 | - | - | - | - | 282 | 188.2 |
| 600 | 24 | 609.6 | - | - | - | - | 336 | 224 |
| 650 | 26 | 660.4 | - | - | - | - | 396 | 264 |
| 700 | 28 | 711.2 | - | - | - | - | 460 | 308 |
| 750 | 30 | 762 | - | - | - | - | 528 | 352 |
| 800 | 32 | 812.8 | - | - | - | - | 602 | 402 |
| 850 | 34 | 863.6 | - | - | - | - | 680 | 454 |
| 900 | 36 | 914.4 | - | - | - | - | 760 | 506 |
| 950 | 38 | 965.2 | - | - | - | - | 850 | 566 |
| 1000 | 40 | 1016 | - | - | - | - | 942 | 628 |
| 1050 | 42 | 1066.8 | - | - | - | - | 1036 | 692 |
| 1100 | 44 | 1117.6 | - | - | - | - | 1140 | 760 |
| 1150 | 46 | 1168.4 | - | - | - | - | 1246 | 830 |
| 1200 | 48 | 1219.2 | - | - | - | - | 1354 | 904 |
محصولات ما:
مواد
1) فولاد کربن، S235 و فولاد ضد زنگ SS304، SS316، SS316L
ضد زنگ سطحی:
ضد زنگ سطحی 1: روغن سبک ضد زنگ
ضد زنگ سطح 2: پوشش رنگ مشکی
ضد زنگ سطح 3: گالوانیزه (گالوانیزه داغ یا گالوانیزه الکترو
درباره ما:
شرکت تولیدی اتصالات لوله معتبر Cangzhou، که به مدت 20 سال در تولید و صادرات اتصالات لوله تخصص دارد، مساحتی معادل 100000 متر مربع را پوشش می دهد که در میان آنها مساحت ساختمان 50000 متر مربع وجود دارد.محصولات ما پوشش لوله های ELBOW، FLANGE، TEE، REDUCER، CAP و فولاد است، مواد ما شامل فولاد کربن، فولاد ضد زنگ، فولاد آلیاژی با رنگ سیاه و روغن ضد زنگ است.ما همچنین دارای گواهینامه های ISO، PED، GOST و API هستیم تا مطمئن شویم که کیفیت، کالاهای ما به اروپا، جنوب شرقی، اروپای شرقی و بسیاری از کشورهای دیگر فروخته می شود.
گواهی ما:
1. آیا شما شرکت تجاری یا سازنده هستید؟
ما تولید کننده هستیم
2. زمان تحویل شما چقدر است؟
به طور کلی اگر کالا در انبار باشد 10-15 روز است.یا 10-15 روز است اگر کالا در انبار نباشد طبق آن است
تعداد.
3. آیا نمونه هایی را ارائه می دهید؟رایگان است یا اضافی؟
بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را بپردازیم.
4. شرایط پرداخت شما چیست؟
Paymen 30% T/T پیش پرداخت می کند، موجودی باید در مقابل کپی B/L پرداخت شود
