فلنج کور فولادی کربنی ASME B16.5 SCH40 SCH80 ASTM A105

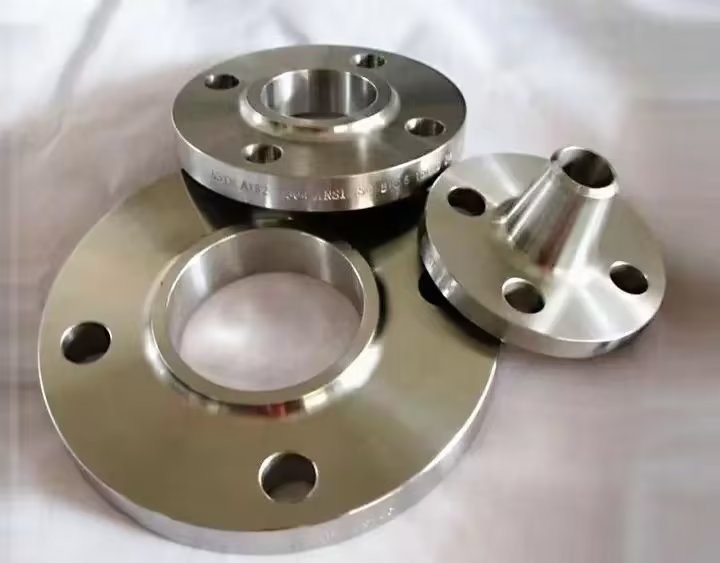

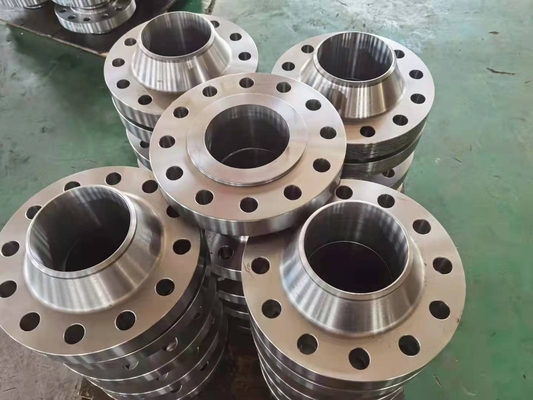

فلنج فولادی فورج شده فولاد کربنی استاندارد ASME B16.5 SCH40 SCH80 ASTM A105 فلنج گردن جوش

مواد:

1. فولاد کربنی: A105، A350 LF2، A694 F52، F65، Q235 و غیره.
2. فولاد ضد زنگ: ASTM A182 F304، 304L، 316، 316L، 321،1Cr18Ni9Ti، 00Cr19Ni10، A182 F51، F53، F55 و غیره.

استاندارد:

       ASME B16.5، ASME B16.47A، ASME B16.47B، MSS SP 44، DIN 2632، DIN2633، DIN2634، DIN2635، DIN2636،JISB2220،BS4504، گیگابایت و غیره

فلنج های جوشکاری قطعاتی هستند که به لوله متصل شده و به انتهای لوله متصل می شوند.فلنج جوش دارای سوراخ هایی در آن است و پیچ ها باعث سفت شدن دو فلنج می شوند.با واشر آب بندی کنید.فلنج جوش نوعی قطعات دیسکی است که بیشتر در مهندسی خطوط لوله رایج است.

اتصال فلنج (فلنج) جوش برای اتصال دو لوله، اتصالات یا تجهیزات، هر کدام به یک جوشکاری است.دو اتصال جوش، با لنت های فلنج، برای تکمیل اتصال به یکدیگر پیچ می شوند.جوشکاری یک حالت اتصال مهم برای ساخت خط لوله فشار قوی است.اتصال فلنج جوشکاری راحت است و می تواند فشار زیادی را تحمل کند.فلنج جوشکاری به طور گسترده در نفت، مواد شیمیایی، گاز طبیعی، نیروگاه، خط لوله متالورژی و سایر زمینه ها استفاده می شود.

سیستم استاندارد فلنج جوش

دو سیستم اصلی برای فلنج های بین المللی وجود دارد، یعنی سیستم فلنج های لوله اروپایی که توسط آلمانی DIN (از جمله اتحاد جماهیر شوروی سابق) نشان داده می شود و سیستم فلنج لوله آمریکایی که توسط فلنج لوله آمریکایی ANSI نشان داده می شود.علاوه بر این، فلنج های لوله JIS ژاپنی وجود دارد، اما در تاسیسات پتروشیمی، عموما فقط برای کارهای عمومی استفاده می شود و تاثیر بین المللی کمی دارند.اکنون فلنج های کشور معرفی شده اند:

(1) فلنج های لوله سیستم اروپایی با نمایندگی آلمان و اتحاد جماهیر شوروی سابق

(2) استاندارد فلنج لوله سیستم آمریکایی، ارائه شده توسط ANSI B16.5 و ANSI B 16.47

(3) استانداردهای فلنج لوله بریتانیا و فرانسه که هر کدام دارای دو استاندارد فلنج لوله هستند.

به طور خلاصه، استاندارد بین المللی فلنج های لوله را می توان به دو سیستم فلنج لوله متفاوت و غیرقابل تعویض خلاصه کرد: یک سیستم فلنج لوله اروپایی که توسط آلمان ارائه می شود.دیگری سیستمی از فلنج های لوله آمریکایی است که توسط ایالات متحده ارائه می شود.

Ios7005-1 استانداردی است که توسط سازمان بین المللی برای استانداردسازی در سال 1992 پذیرفته شده است که به طور موثر دو مجموعه فلنج لوله را در ایالات متحده و آلمان ترکیب می کند.

استاندارد مربوطه

استاندارد ملی Hg20593-2009 hg20615-2009: استاندارد GB/t9119-2000 GB/t2555-81 ماشین آلات: JB/t81-94 JB/t74-94 JB/t74-94 JB/t74-95-2000 JB/t74-94 Marine استفاده از فشار b، pn0.0.mpa، pn0.6mpa، pn1.6mpa، pn2.5mpa، pn4.mpa

طبقه بندی مربوطه

1، با توجه به هنجار صنعت شیمیایی: فلنج انتگرال (IF)، فلنج رزوه ای (Th)، فلنج جوشکاری تخت صفحه (PL)، فلنج جوش لب به لب با قطر (WN)، با فلنج گردن جوش تخت، فلنج جوش سوکت (SO) (SW)، فلنج شل حلقه حلقه جوش (PJ/SE)، فلنج شل حلقه حلقه جوش (PJ/RJ)، پوشش فلنج آستر (BL (S))، پوشش فلنج (BL).

2. نقاط استاندارد در صنعت پتروشیمی: فلنج رزوه ای (PT)، فلنج جوشکاری (WN)، فلنج جوشی ساده (SO)، فلنج جوشکاری سوکتی (SW)، فلنج پوششی شل (LJ)، پوشش فلنج (note).

3، با توجه به هنجار صنعت مکانیکی: فلنج یکپارچه، فلنج جوش لب به لب، فلنج جوش تخت صفحه، حلقه های فلنج شل صفحه جوش لب به لب، فلنج شل صفحه حلقه حلقه، فلنج شل صفحه حلقه فلنج، فلنج فلنج.4، با توجه به هنجار ملی: فلنج یکپارچه، فلنج رزوه ای، فلنج جوش لب به لب، با فلنج گردن جوشکاری صاف، فلنج گردن جوش سوکت، فلنج شل گردن باند جوش لب به لب، صفحه، فلنج صاف جوشکاری، حلقه های فلنج شل صفحه جوش لب به لب، تخت فلنج شل صفحه حلقه حلقه، فلنج شل صفحه حلقه فلنج، پوشش فلنج.

مواد اولیه

فولاد نیکل)، WC5 (1.25٪ 0.5٪ فولاد کروم مولیبدن)، کروم WC9 (2.25٪)، C5 (٪ 5٪ کروم مولیبدن)، C12 (9٪ 1٪ کروم مولیبدن)، CA6NM (4 (فولاد کروم 12٪) , CA15 (4) (12% کروم)، فولاد ضد زنگ CF8M (316)، فولاد ضد زنگ CF8C (347)، فولاد ضد زنگ CF8 (304)، CF3 (فولاد ضد زنگ 304 لیتر)، CF3M (316 لیتر فولاد ضد زنگ)، CN7M ( آلیاژ)، (مونل)، N7M M35-1 (B) آلیاژ نیکل هاسترت، آلیاژ نیکل CW6M C (برج هاس)، آلیاژ نیکل CY40، به دلیل)

استاندارد جوش لب به لب:

استاندارد ملی: GB/t9119-2000gb/t2555-81

استانداردهای ماشین آلات: JB/t81-94jb/t74-94jb/t75-94

استاندارد دریایی: CB m1001-81

فرآیند جوشکاری

تجهیزات و ابزار مورد نیاز

یک مجموعه از تجهیزات جوش دستی، نوع دسته آسیاب زاویه ای، چکش برقی، خط کش هواپیما.

آماده سازی جوش

1. تجهیزات را بررسی و اشکال زدایی کنید تا از عملکرد عادی تجهیزات اطمینان حاصل کنید.

2. میله جوش phi 4.0 J506 را در دمای 300 ℃ تا 350 ℃ به مدت یک ساعت خشک کنید.

فرآیند جوشکاری

1. بدنه مهره و فلنج بزرگ را مطابق با الزامات طراحی جمع کنید و سپس فلنج بزرگ را به قسمت های مساوی تقسیم کنید.

2. جوشکاری به دلیل فلنج ضخیم، شیار بزرگتر است، بنابراین تقارن قطعه بندی شده و جوش چند لایه را اتخاذ می کند.

کیفیت جوش

استحکام جوش باید حداقل مقاومت ماده اصلی باشد.سطح جوش صاف و صاف، بدون سوزش، سوراخ هوا، نشت جوش، سرباره، لبه بیت، لحیم نشده است.ارتفاع باقی مانده کمتر از 2 میلی متر است.

ملاحظات

1. از میله جوش J506 برای سطوح دستی و جوشکاری جریان کوچک استفاده کنید.فرآیند جوشکاری را به شدت دنبال کنید.

2. پس از هر موقعیت جوشکاری، انحراف صفحه فلنج باید با یک خط کش افقی استفاده شود.

3. جوش با چکش هوا برای رسیدن به اثر از بین بردن تنش در حین جوشکاری.

دامنه کاربرد

با توجه به فلنج های جوشکاری با عملکرد جامع خوب، بنابراین به طور گسترده ای در صنایع شیمیایی، ساخت و ساز، تامین آب، زهکشی آب، نفت، صنایع سبک و سنگین، انجماد، بهداشتی، لوله کشی، حفاظت از آتش، برق، هوا فضا، کشتی سازی و سایر رشته های مهندسی پایه

درباره ما:

شرکت تولید لوله‌های معتبر Cangzhou دارای یک سایت به مساحت 150000 متر مربع با ساختمان 50000 متر مربع و دارایی دائمی 78 میلیون نفر است. از 15 خط تولید اتصالات لوله و ساخت فلنج استفاده کرده است. فن آوری هایی مانند ضرب، آهنگری، پردازش ماشینی. هل دادن فرکانس متوسط، قالب گیری سرد، اکسترودینگ بالا و عملیات حرارتی، همه در آسیاب ما موجود است. علاوه بر این، توجه بیشتر و بیشتر به بهبود تجهیزات بازرسی تنها با هدف اطمینان از کیفیت محصولات ما معطوف می شود. تجهیزات پیشرفته و همچنین مهارت های شناسایی مربوطه به طور مداوم اتخاذ شده است، مانند تجزیه و تحلیل عناصر شیمیایی، تست فلز، بازرسی فیزیک و تشخیص غیر مخرب. علاوه بر این، ما پیشرفته‌ترین تجهیزات آنالیز ترکیب مواد را به کار گرفته‌ایم. تجهیزات خواندن مستقیم طیف (ساخته شده در انگلستان) که ترکیب شیمیایی انواع مواد فلزی را می‌توان مستقیماً و دقیقاً آزمایش کرد.

ما در ساخت انواع اتصالات لوله صنعتی، پوشش زانویی، سه راهی، کاهنده، خم، فلنج، لوله های شیرآلات و درپوش طبق ASTM، ANSI، JIs، DIN و GB تخصص داریم، تقریباً همه انواع مواد فولادی در محدوده هستند. تولید مانند فولاد کربنی، فولاد آلیاژی و فولاد ضد زنگ. قابلیت تولید به 20000 تن در سال رسیده است. تازگی و اصلاح کلید کسب بازار و مشتریان است.
